Meccano, Kinétoscope

J'ai vue ce kinétoscope dans un manuel d'instruction Meccano de 1926, c'est un document pdf que j'ai glané sur le net et j'ai du m'inspirer de cette explication rédigée en anglais et de l'image fournie qui était à peine visible....
J'ai donc fais à l’instinct; pour le cylindre j'ai utilisé une poulie 19B, 4 équerres 12B, 8 bandes cintrées à glissières 215, 8 bandes 2A et une feuille de papier dessin noir découpée. Pour l'animation j'ai repris le dessin du manuel (un chien qui saute une barrière) que j'ai adapté aux dimensions de mon cylindre.
J'ai également découpé des feuilles de papier dessin noir pour réaliser la fenêtre de vision (l'ouverture en face du cylindre doit correspondre à la largeur d'une image de l'animation.
Pour l'entrainement du cylindre j'ai opté pour une commande directe par pignons et axes .

Ci-dessous les images de l'animation, la découpe pour le cylindre et les découpe pour la fenêtre de vision; elles sont au format A4 .

Cet article vous a plus?

Inscrivez-vous à ma newsletter pour être informé des mises à jour.

Meccano, Grande Roue

Cette Grande Roue de 45 cm de haut par 32 cm de large a été construite à partir d'un manuel de montage de la boite 6 des années 70. Un moteur Meccano 6 vitesses est utilisé pour l'entrainement électrique, une manivelle est là pour actionner la roue en manuel. Je n'ai pas réaliser les sièges comme indiqué sur le plan, j'ai préféré les faire tous à l'identique avec un ensemble de pièces : 126x2, 5x2, 12bx1 et 188x1.

Cet article vous a plus?

Inscrivez-vous à ma newsletter pour être informé des mises à jour.

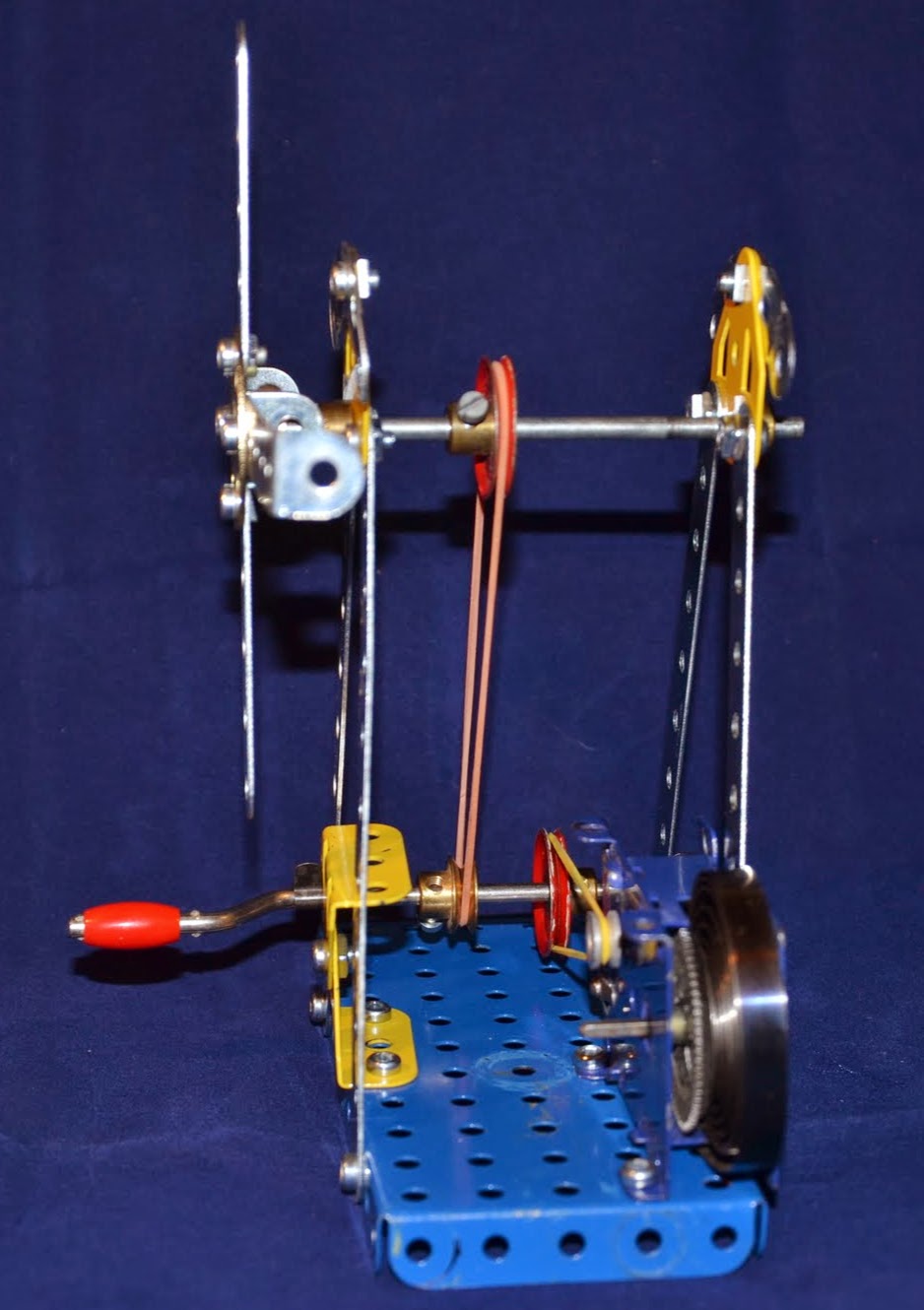

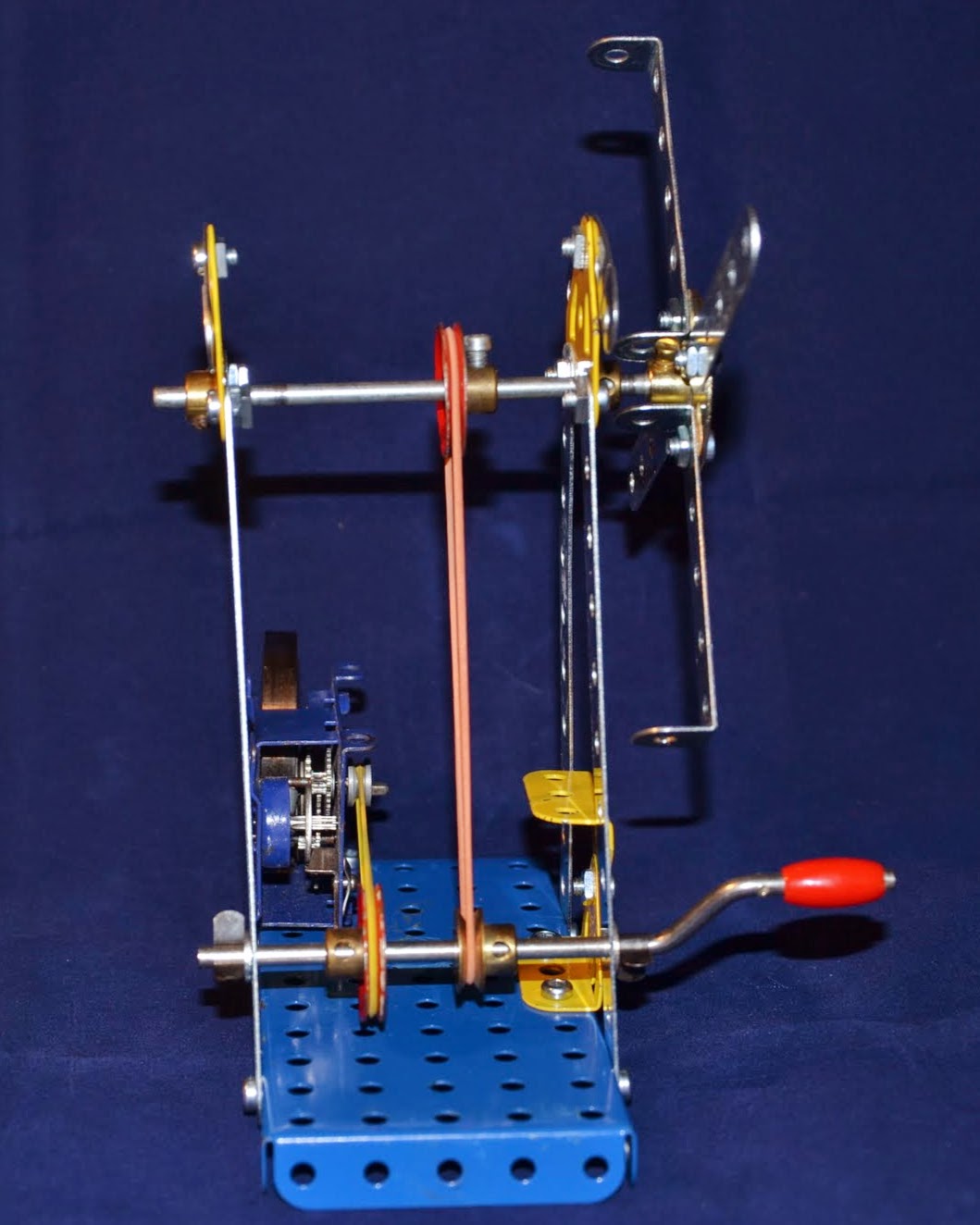

Meccano, Eolienne à moteur mécanique

Cette éolienne de 90 cm de haut est issue d'un plan de la boite N° 6 des années 70. Un moteur mécanique M1A Meccano permet d’entraîner l'hélice mais l'on peut aussi faire fonctionner l'ensemble en manuel en actionnant la manivelle.

Cet article vous a plus?

Inscrivez-vous à ma newsletter pour être informé des mises à jour.

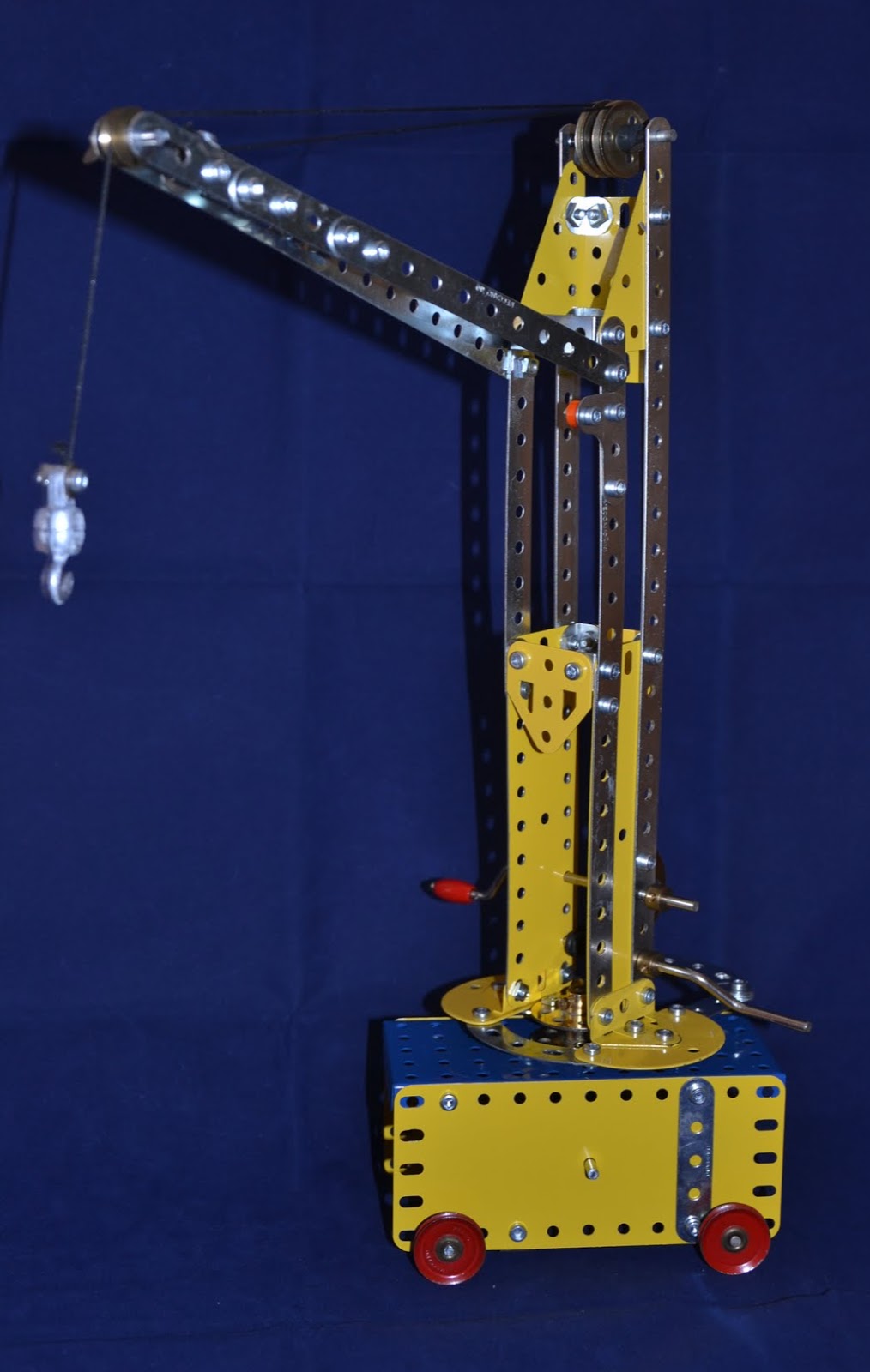

Meccano, Grue Monotour

Un nouveau montage de la boite 204E des années 70, cette grue monotour est le second montage décrit dans le manuel d'instruction.

Cet article vous a plus?

Inscrivez-vous à ma newsletter pour être informé des mises à jour.

Meccano, Manitou

Voici un petit modèle simple issus du manuel d'instruction de la boite Meccano 7530, réalisé à partir d'une photo j'ai choisi de ne pas le motoriser.

Modèle de référence

Cet article vous a plus?

Inscrivez-vous à ma newsletter pour être informé des mises à jour.

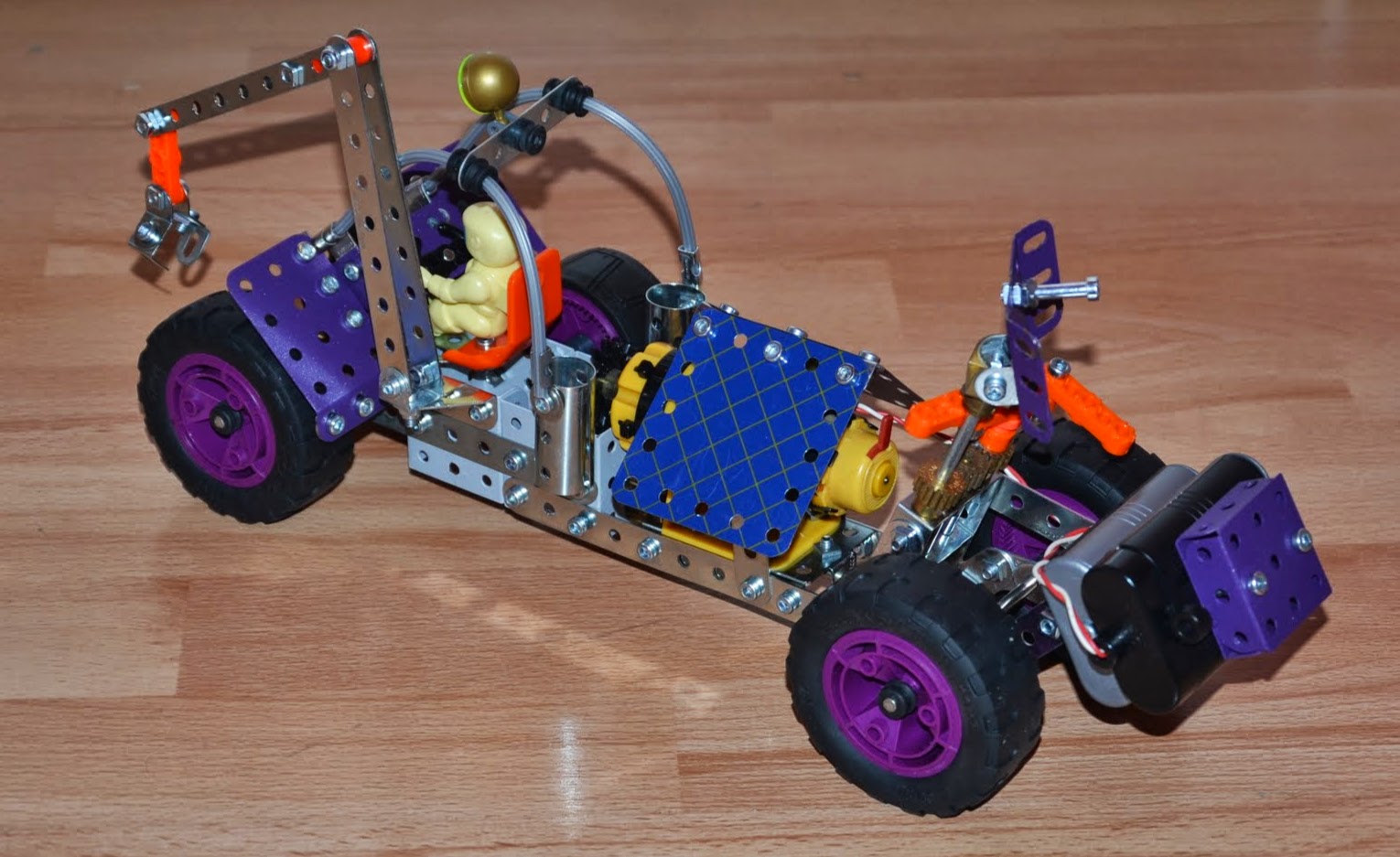

Meccano, Véhicule lunaire

Voici un ensemble de 3 véhicules lunaires différents, j'ai commencé par construire le premier à partir d'un modèle photo du manuel d'instruction Meccano de la boite 8540. Je me suis inspiré de ce modèle et j'ai laisser mon imagination faire la reste car j'ai choisi d'utiliser mon moteur à 6 vitesse Meccano et des pignons en laiton

modèle de référence

Puis c'est en feuilletant le manuel d'instruction Meccano de la boite 204E des années 70 que j'ai décidé de réaliser ce modèle animé par le moteur mécanique Meccano Magic.

Enfin pour  finir j'ai imaginé le dernier, un 4 croix motrices pour franchir des obstacles sans trop de problèmes...

Cet article vous a plus?

Inscrivez-vous à ma newsletter pour être informé des mises à jour.

Moulin à vent Meccano

J'ai trouvé ce modèle dans un vieux manuel d'instruction Meccano, il peut fonctionner en manuel ou bien à l'aide du moteur mécanique Meccano Magic.

Cet article vous a plus?

Inscrivez-vous à ma newsletter pour être informé des mises à jour.

Meccano, Camion à benne basculante

J'ai construit ce modèle avec les pièces de mon stock car l'original issu de la boite 5560 est normalement de couleur jaune. Vous l'aurez compris je n'ai pas la boite Meccano 5560 et j'ai du faire avec le contenu de mes tiroirs, la benne est donc orange et la cabine rouge .
