Pelleteuse Meccano boite 7530, ma solution

Voici un des modèles Meccano que j'ai nommé : "les modèles démerde-toi", je l'appelle ainsi car sur la boite 7530 il est annoncé 30 modèles réalisables mais seulement 12 ont leur plan de montage détaillé, pour les 18 restant il n'y a qu'une seule photo et "démerde-toi". J'ai bien demandé à Meccano si ils avaient les descriptions de montage de ces modèles mais ils m'ont répondu qu'ils étaient désolés mais que ces modèles étaient suggérés et qu'ils n'en détenaient pas les instructions de montages.
J'ai donc détaillé en images ma réalisation de cette pelleteuse de la boite Meccano 7530.
Voici l'image de référence pour la réalisation :

Le montage en 9 étapes (cliquez sur les photos pour les agrandir):

1 - 770 x 1, 160G x 1, 126A x 3, 126 x 1, 77 x 2, 38A x 4, 111 x 2, 37B x 8, 37A x 8. L'interrupteur sur mon moteur à été modifié car celui d'origine était défectueux.

2 - Eléments de l'étape 1 assemblés + 126 x 1, 5 x 2, 51F x 1, 51A x 1, 111C x 2, 38A x 2, 37B x 8, 37A x 10.

3 - Eléments de l'étape 2 assemblés + 59B x 7, 23C3P x 3, 38 x 6, 38A x 6, 144C x 1, 260C x 1, 22C3P x 1, 23B3P x 1, 283P x 1, 25B3P x 1, 316B x 2, 318C x 2, courroies 186A et 186B (mes courroies étant HS j'ai utilisé des élastiques, le résultat est satisfaisant)

4 - 51G x 2, 133 x 2, 48 x 1, 12 x 1, 133C x 3, 2 x 2, 2A x 2, 3 x 1, 38A x 1, 111C x 1, 37B x 15, 37 A x 12, 37H x 4.

5 - Eléments de l'étape 3 & 4 assemblés + 111E x 1, 38A x 2, 37B x 2, 37A x 2, 37H x 1.

6 - 324A x 1, 46A x 1, 51D x 1, 94D x 1, 12B x 1, 12 x 1, 212 x 4, 73A x 1, 37B x 9, 37A x 9.

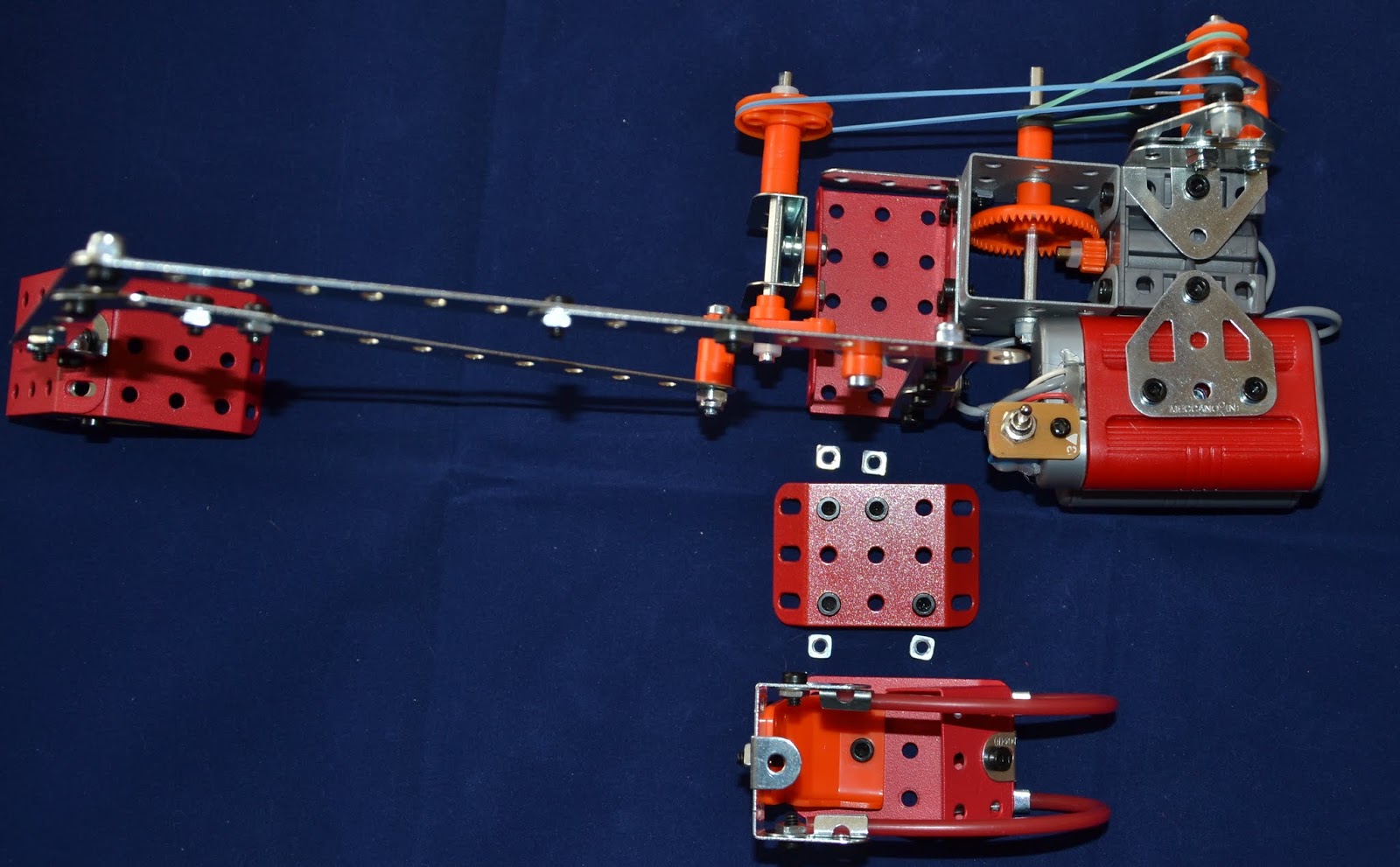

7 - Eléments de l'étape 5 & 6 assemblés + 51G x 1, 37B x 4, 37A x 4.

8 - 2 x 4, 103H x 2, 51F x 1, 111A x 4, 38A x 4, 37B x 4, 37A x 8.

9 - Eléments de l'étape 7 & 8 assemblés + 187C x 4, 45 x 4, 38A x 12, 315 x 2, 23C3P x 4, 111D x 1, 37H x 1.

10 - Voici donc la pelleteuse réalisée et fonctionnelle.

Cet article vous a plus?

Inscrivez-vous à ma newsletter pour être informé des mises à jour.

Antenne radar de la boite Meccano 7550

Voici une autre réalisation de cette boite Meccano N° 7550, une antenne radar...
18 étapes décrivent pas à pas l'assemblage des 176 éléments ( 46 pièces, 14 poulies-engrenages-courroies, 115 vis-écrous-rondelles-entretoises, 1 ensemble boitier pile / moteur 3 v ).
J'ai toutefois modifié le montage:

•  à l'étape 9 j'ai ajouté une rondelle A138 entre l'entretoise A238 et l'équerre A126 et une autre rondelle A138 entre l'équerre A126 et l'anneau en silicone A259, sans cette ajout la roue dentée se déplaçait vers le haut avec l'effort et le pignon A025 n'était plus en contact avec cette dernière.
• à l'étape 10, pour éviter le frottement j'ai placé une entretoise A238 sous la poulie A627 pour la surélever.
• et à l'étape 11, pour compenser la modification précédente j'ai également ajouter une entretoise A238 sous la roue A187

Et voici au final un ensemble fonctionnel :

Cet article vous a plus?

Inscrivez-vous à ma newsletter pour être informé des mises à jour.

Chariot élévateur de la boite Meccano 7080

Pour réaliser ce chariot élévateur de la boite Meccano 7080 j'ai assemblé les 378 éléments ( 84 pièces, 41 poulies-engrenages-courroies, 252 vis-écrous-rondelles-entretoises, 1 ensemble boitier pile / moteur 6 v ) comme indiqué dans les 36 étapes d'assemblage de la notice.
Il est prévu que le moteur puisse :

• faire avancer / reculer le chariot
• monter / descendre les fourches
• ou bien les 2 actions en même temps

J'ai décider de modifier le montage en supprimant la fonction avancer / reculer du chariot en ne laissant que la fonction monter / descendre des fourches parce que je n'aimais pas les commandes de débrayages des courroies assemblées à l'étape 17.

Voici les modifications que j'ai réalisées :

• étape 16, j'ai supprimé la courroie côté gauche sur la photo de la notice
• étape 17, j'ai tout simplement supprimé cette étape.
• étape 18, il n'est pas nécessaire d'essayer de monter les leviers qui n'ont pas été construit en étape 17 ;)
• étape 19, je n'ai pas monté la poulie, les 2 entretoises et la rondelle sur la droite de la photo de la notice.
• étape 36, j'ai ajouté 2 entretoises ( 1 de chaque côté des roues ) parce que je trouvais le jeu latéral des roues trop important.

Les étapes 16 à 19 modifiées :

Le résultat final :
